Miért több a betétléc a „fém műanyagba helyezése”?

A modern gyártásban a betétes fröccsöntést széles körben használják elektromos alkatrészekben, autóalkatrészekben, ipari csatlakozókban, orvosi eszközökben és fogyasztói elektronikában. Első pillantásra egyszerűnek tűnik a folyamat: helyezzünk egy fémbetétet a formába, ésfecskendezze be a műanyagotkörülötte. Mindazonáltal a gyártók, akik nap mint nap dolgoznak lapka-öntéssel, tisztában vannak azzal, hogy a kiváló minőségű betétes fröccsöntött alkatrészek következetes előállítása sokkal nagyobb kihívást jelent, mint amilyennek látszik. Az olyan termékeknél, mint a sorkapcsok, elektromos csatlakozók és szigetelt szerelvények, a precizitás a minden.

Mi az a betétléc?

A betétes fröccsöntés egy olyan gyártási folyamat, amelyben a fém alkatrészeket – például sárgaréz betéteket, menetes csapokat vagy kivezetéseket – a formába helyezik a műanyag fröccsöntés megkezdése előtt. Az olvadt műanyag befecskendezése után a műanyag körülveszi a betétet, és lehűlés után egyetlen integrált alkatrészt alkot.

Ez a folyamat a következőket kombinálja:

 A fém szilárdsága és vezetőképessége

 A műanyag szigetelése és tervezési rugalmassága

 Csökkentett összeszerelési idő

 Megnövelt szerkezeti megbízhatóság

Ezen előnyök miatt a lapkás fröccsöntés az elektromos és ipari alkalmazások fontos folyamatává vált.

Az igazi kihívás: a folyamatok következetessége

A lapkás fröccsöntés legnagyobb kihívása az, hogy nem készítünk egy jó mintát. Az igazi kihívás a konzisztencia fenntartása több ezer vagy akár millió alkatrész között. Kisebb elektromos alkatrészeknél még az apró eltérések is komoly problémákhoz vezethetnek:  Eltérés a sárgaréz betét és a műanyag ház között  Villogjon a betétterület körül  Gyenge kötés többszöri meghúzás vagy használat után  Menet instabilitása összeszerelés közben  Automatizálás okozta felületi karcolások  Egyenetlen hűtés okozta vetemedés Ezek a problémák kisebbnek tűnhetnek, de az elektromos termékek esetében közvetlenül befolyásolhatják a teljesítményt, a tartósságot és a vásárlói bizalmat.

Miért számít a pontosság a lapkaformázásban?

A sikeres betétes fröccsöntött alkatrész a pontos vezérlésen múlik a teljes gyártási folyamat során.

1. Sárgaréz betét pontossága

A sárgaréz betét mérettűrése közvetlenül befolyásolja a végső összeszerelés minőségét. Ha a lapka méretei túlságosan eltérőek, a formán belüli pozicionálás instabillá válik. A menetes elektromos kapcsok esetében különösen fontos a koncentrikusság és a menet pontossága.

2. Formapozicionálási tervezés

A betét elhelyezésének a formán belül stabilnak kell maradnia a befecskendezés során. A rossz elhelyezés a következőket okozhatja: Eltolásos betétek  Egyenetlen műanyag áramlás  Kozmetikai hibák Strukturális gyengeség Ez az oka annak, hogy a formatervezés nagy szerepet játszik a lapkaformázás minőségében.

3. Befecskendezési nyomás és hőmérséklet szabályozása

A különböző anyagok eltérően reagálnak a fröccsöntés során. Ha túl magas a befecskendezési nyomás:  A betétek elmozdulhatnak  Vaku jelenhet meg Ha túl alacsony a nyomás:  A műanyag töltés hiányossá válik A stabil feldolgozási paraméterek elengedhetetlenek az ismételhető gyártáshoz.

4. Hűtési egyensúly és zsugorodás kompenzáció

A lehűlés utáni műanyag zsugorodás befolyásolhatja az alkatrész méreteit és megjelenését. A jól megtervezett hűtőrendszer segít:  Csökkentse a vetemedést  A méretstabilitás javítása  Tartsa fenn a felület minőségét  Növelje a termelés hatékonyságát

A megjelenés minősége is fontos

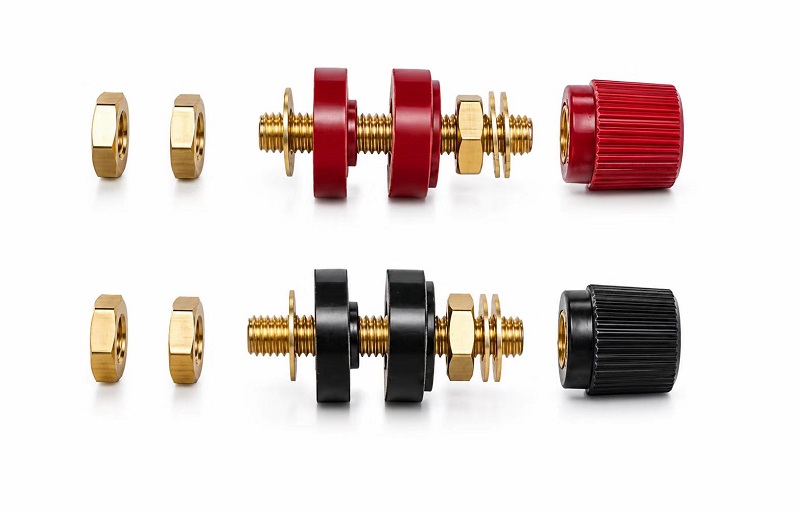

Sok iparágban a lapkába öntött alkatrészek már nem csak funkcionális alkatrészek. Az ügyfelek azt is elvárják, hogy a termékek tiszták, pontosak és prémium minőségűek legyenek. Például a terminálkötő oszlopok gyakran láthatóak maradnak a végső összeszerelés után. Ez azt jelenti, hogy a gyártóknak ellenőrizniük kell:  Felületkezelés  Elválasztó vonalak  Flash  Színkonzisztencia  Szerelési beállítás A jó megjelenés a gyártási képességet és a részletekre való odafigyelést tükrözi.

Miért igényelnek gyakran a kis alkatrészek a legmagasabb gyártási szabványokat?

Érdekes módon a kis alkatrészeket gyakran nehezebb következetesen előállítani, mint a nagy termékeket.

Miért? Mert:

 A tűréshatárok szigorúbbak

 Az összeszerelési hely korlátozott

 Az apró hibák jól láthatóvá válnak

 A gyártási sebesség általában nagyobb

Ez azt jelenti, hogy még egy egyszerű megjelenésű elektromos csatlakozóhoz is szükség lehet:

 Precíziós megmunkálás

Stabil fröccsöntés

Gondos anyagválasztás

 Szigorú minőségellenőrzés

 Ellenőrzött összeszerelési eljárások

A megbízható betétléc értéke

A megbízható betétformázás segít a gyártóknak elérni:

A termék jobb tartóssága

 Csökkentett összeszerelési költségek

 Nagyobb termelési hatékonyság

A termék jobb megjelenése

 Stabilabb elektromos teljesítmény

Azokban az iparágakban, amelyek a megbízható elektromos csatlakozásoktól függenek, a kiváló minőségű betétformázás nem kötelező – ez elengedhetetlen.

Végső gondolatok

A betétléc kívülről egyszerűnek tűnhet, de a valódi gyártási minőséget a folyamatirányítás, a precíziós tervezés és a gyártás következetessége adja. A nap végén a legkisebb alkatrészek gyakran igényelnek a legtöbb figyelmet a részletekre. Az ipari gyártásban pedig a részletek választják el a hétköznapi termékeket a megbízható termékektől.
